由我公司自主研制的含硫气井酸化压裂测试在线密闭除硫平部署采系统
，能有效的解决放喷过程中含硫化氢气体、酸雾、酸味易扩散等可能引起的安全环保变乱！！！。该系统可实此刻线实时进行PH值、H2S浓度的监控
，凭据出口液体情况
，能够自动调节中和剂及除硫剂的注入量！！！。该系统大大削减了高风险作业带来的：：：
，加强了含硫井现场及周边环境安全！！！。

系统组成：：：

该系统在二级节流管汇之后接入密闭除硫节制系统！！！。重要蕴含：：：除硫注剂撬及节制系统、注剂管汇及混合器、缓冲罐、三相分离器、二级除硫罐、贮存罐、硫化氢等各类探头及数采系统、点火器等组成！！！。

重要技术参数 ：：：

项   目	参   数
额定功率	65KW
注剂泵数量	3台
单泵处置能力	最高工作压力15MPa时 ，注剂泵最大排量2.0m3/h；；；单泵排量调剂领域：：：5-35L/min
转运泵	3台 ，额定排量6m3/h ，扬程20m
备用转运泵	4台 ，额定排量12m3/h ，压力：：：0.33MPa
真空除气器处置能力	270m3/h
处置剂接触资料	316L不锈钢
使用温度	0-60℃

重要职能：：：

◆ 注剂罐电子液位计信息反馈职能
，确保计量泵陆续工作；；；

◆ 实时纪录和输出计量泵组出口在线流量和压力参数；；；

◆ 可为后期一样井况（工况）时计量泵匹配自动加注提供数据；；；

◆ 高压注剂泵选取变频器节制转速调节流量
，当储液罐液位低于设定最低液位时报警并在设按功夫内高压隔阂泵终场工作；；；

◆ 实时反映真空除气器液罐内液面高度
，推算单元功夫内井内返排液的量
，为精确泵注处置剂的用量提供基础数据；；；

◆ 凭据井内返排液的流量巨细实时调整泵注药剂量
，调节处置后液体的PH值和硫化氢含量节制在指标安全领域；；；

◆ 进出液管路急剧拆装；；；运行期间操作人员不进入高压区！！！。

测试设备优化：：：

◆ 增长排量
，加大管径
，解决泵排量低、泵压偏高、加药剂量不够的问题；；；

◆ 加装PH值探头和H2S探头；；；

◆ 增长密闭处置罐
，加装H2S探测器、计量系统、真空除气器和搅拌器；；；

◆ 增长储蓄罐
，网络处置后的返排液；；；

◆ 增长低压泵撬
，别离用于加除硫剂、抽送处置后浆液至储蓄罐等；；；

◆ 所有压力容器与压力管道均由有资质的厂家制作；；；

◆ 所有接触液体的设备设施均选取防腐材质；；；

◆ 将操控系统与高压分辨隔
，越发人道化！！！。

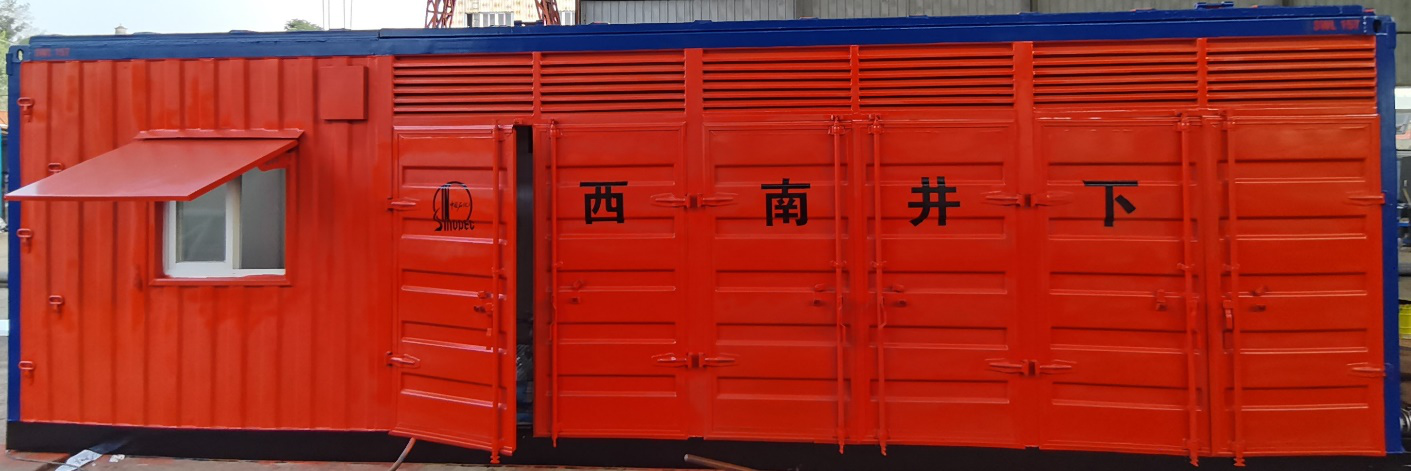

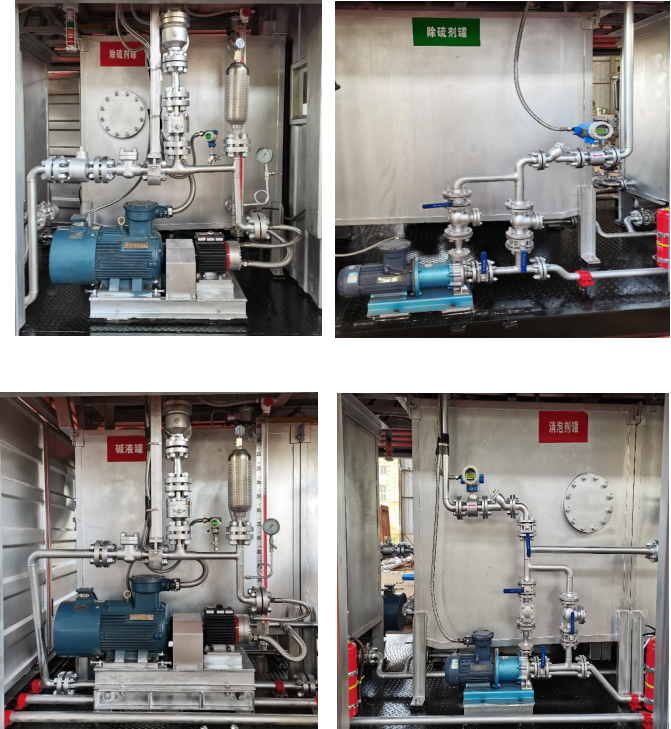

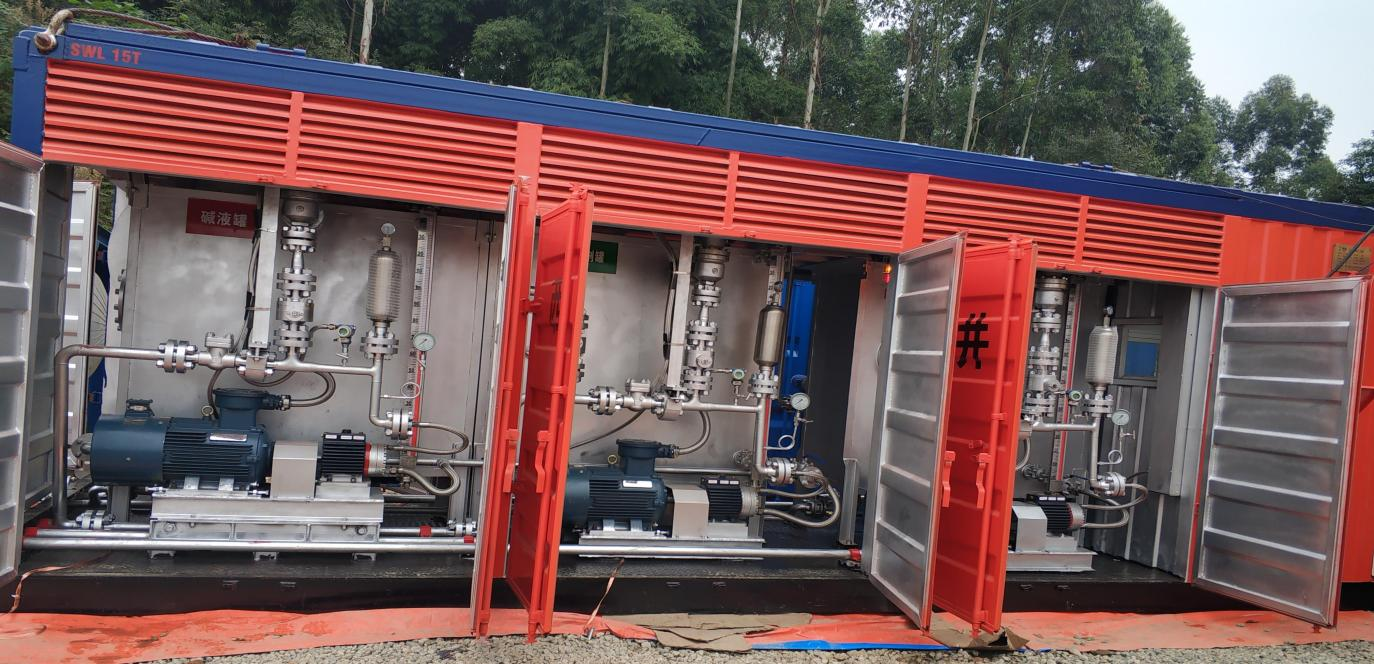

内部展示：：：

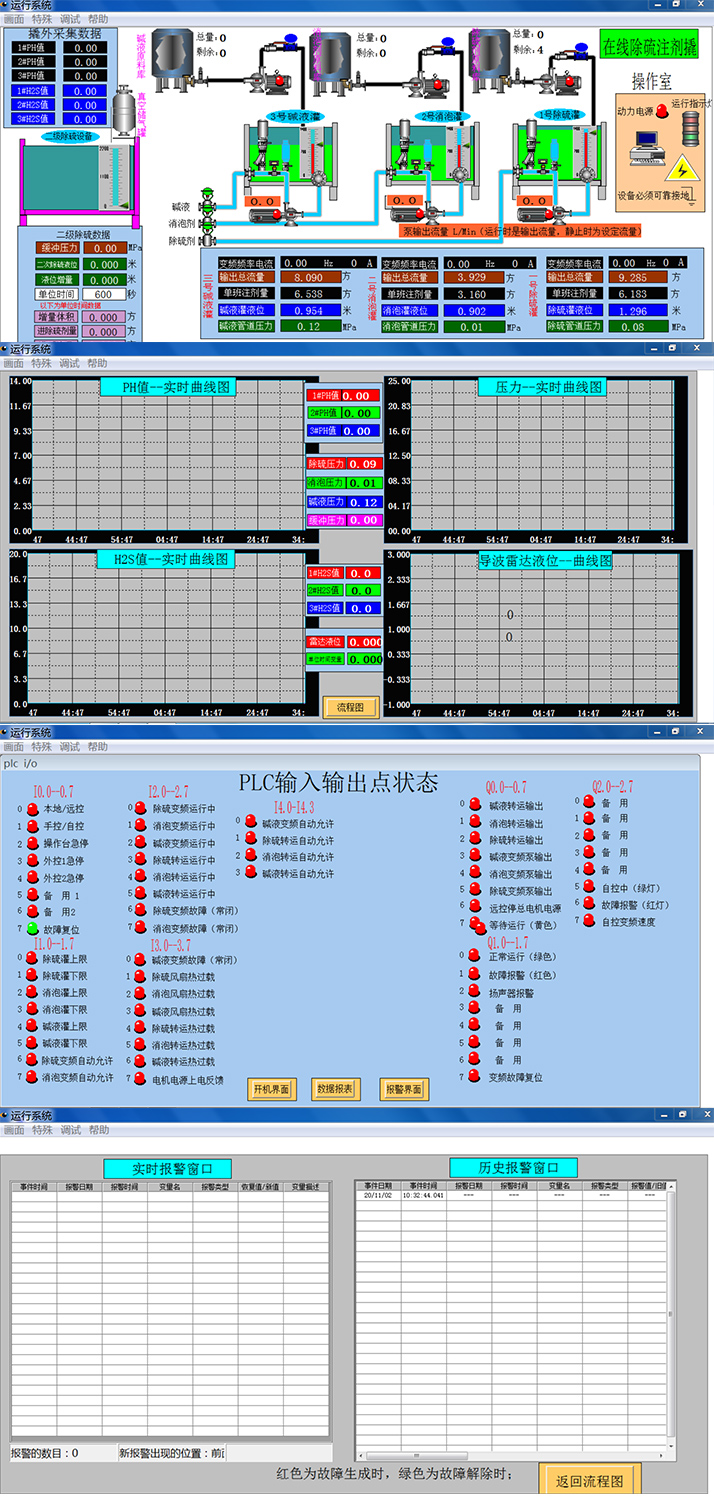

职能展示：：：
