该管汇液控房为液动平板阀、、液动节流阀的远程节制系统，，在完井测试中对现场的阀门组件进行远程或本地节制，，可实现对60-140MPa平板阀、、节流阀的精准节制，，减轻了现场作业劳动强度，，改善操作人员现场工作环境；并预防了人员进出高压区带来的安全风险，，提高了现场作业安全性和靠得住性，，给油气井测试作业工作带来极风雅便。

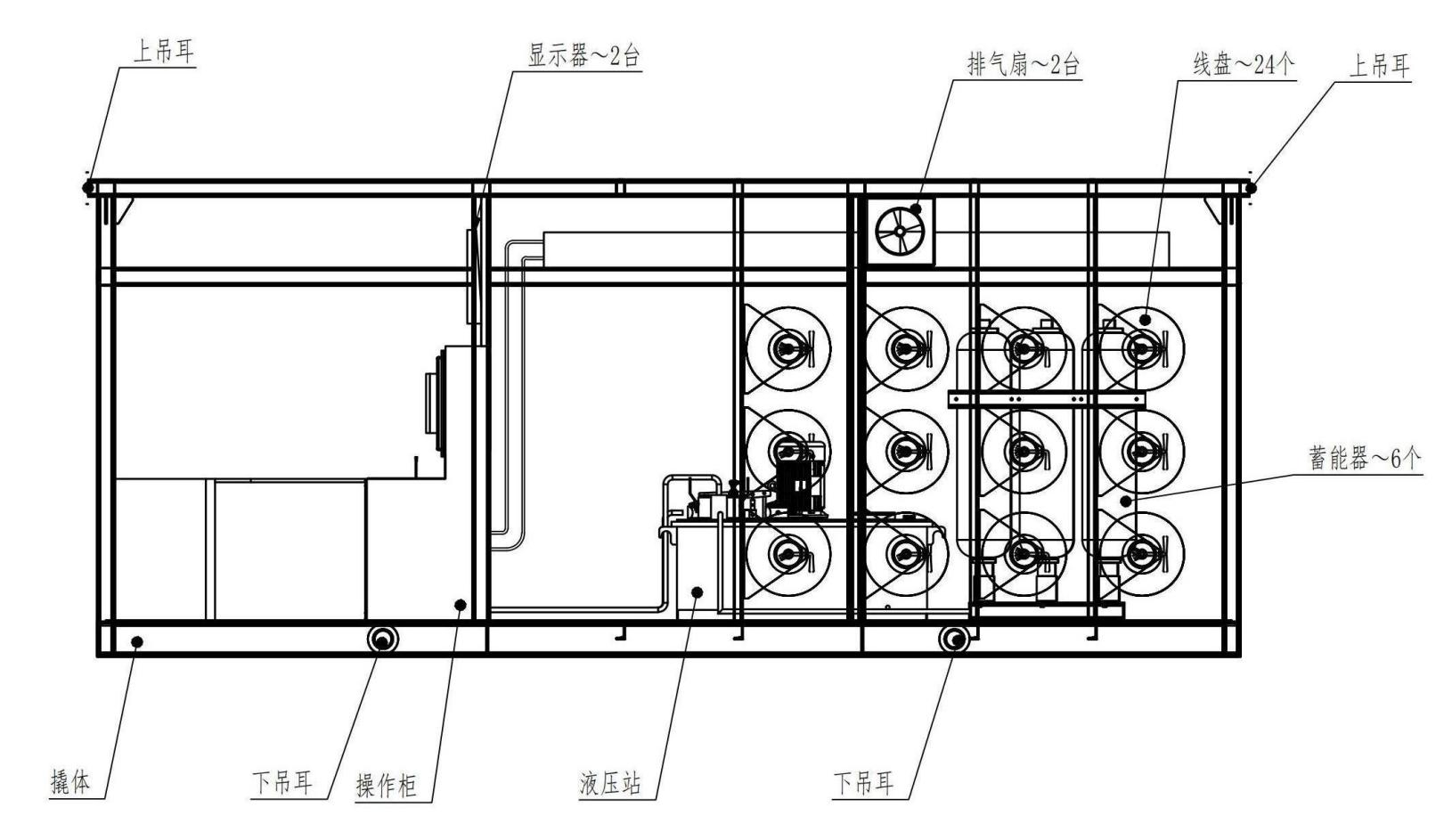

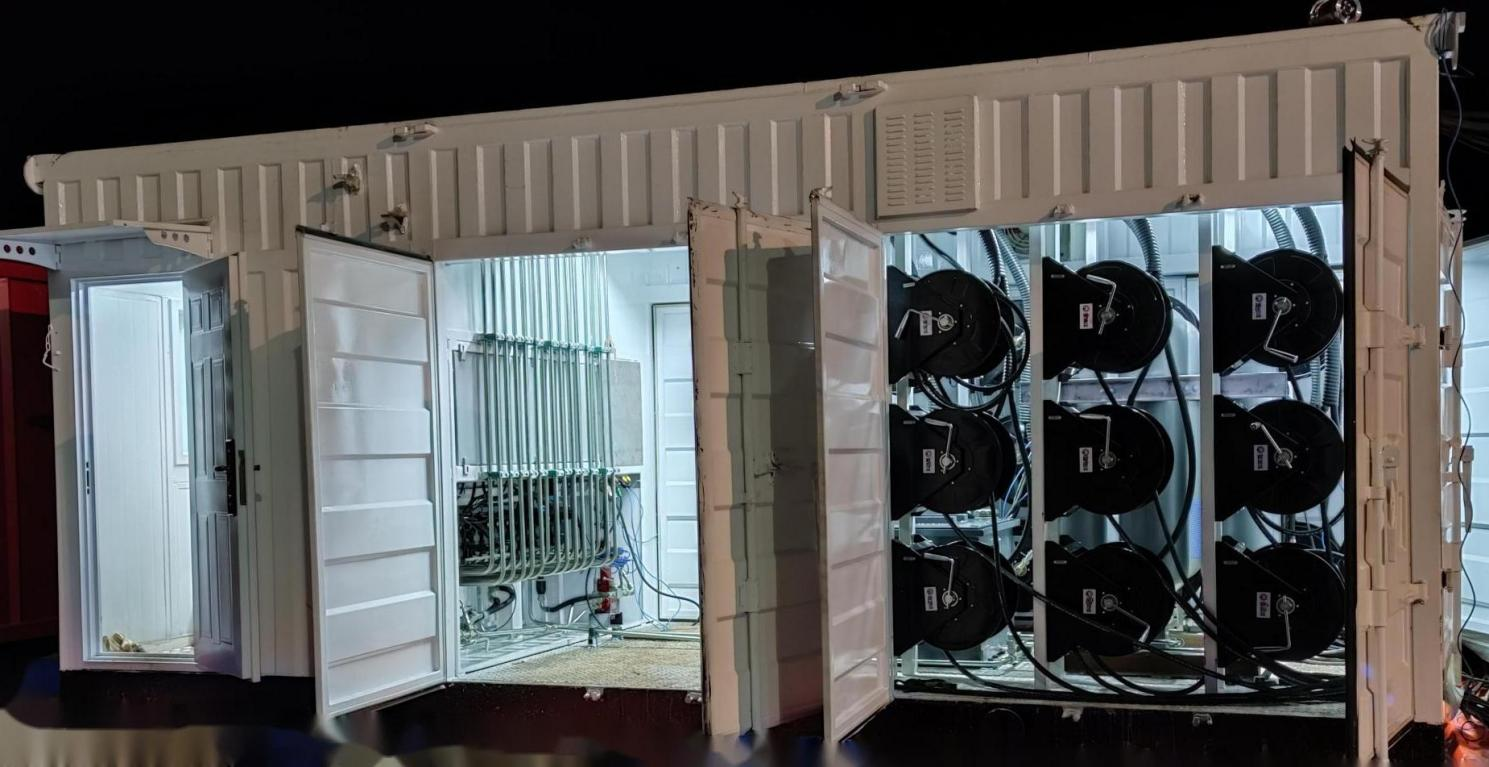

设备布局图

重要机能参数

名称	参数
额定功率	9KW
外形尺寸	6m×2.3m×2.7m
净重	8200Kg
使用温度	0～45℃
系统压力	21MPa
系吐澉量	10ml/r
油箱容量	570L
工作电压	380V
频率	50Hz
停泵上限	21MPa
启泵下限	18.5MPa
蓄能器充填功夫	17min



重要职能：：：

◆ 可节制10路平板阀、、5路节流阀

◆ 远程节制+手动节制+开关速度无极调速

◆ 可实现电脑远程节制

◆ 肆意调节开关节流阀合度

◆ 实时显示节流阀开关行程

◆ 数字显示节流针阀实时当量直径

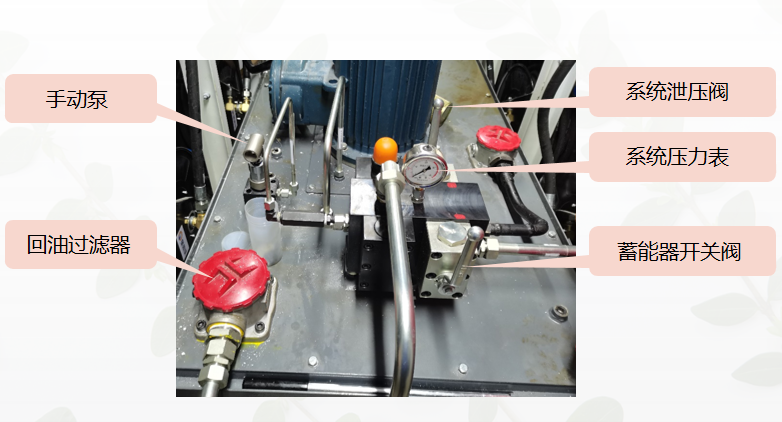

设备优化：：：

 ◆ 动力源选取7.5KW的三相四级防爆电机

◆ 蓄能器出口建设单独泄压阀回油箱

◆ 高精度油液过滤器，，保障系统清洁度

◆ 开关原件选取手动防爆电磁一体换相阀块

◆ 节流阀顶部装置移位传感器

◆ 设备整体依照防爆尺度设计，，满足Ⅱ区使用尺度

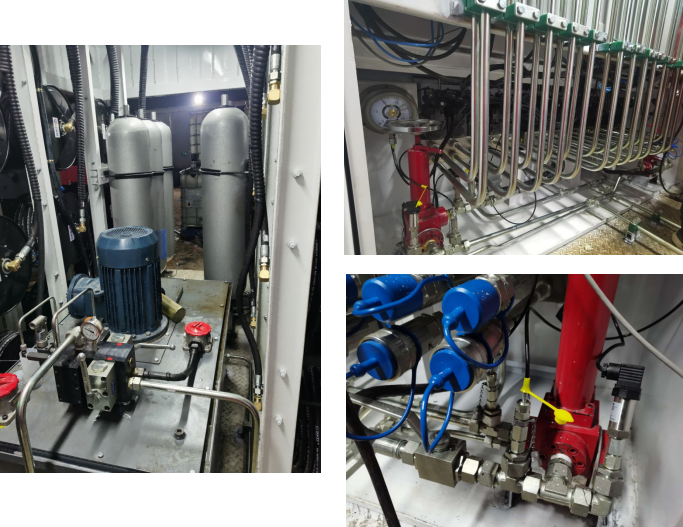

内部职能展示：：：

系统节制：：：

1、、主机系统由PLC采集并节制输出，，能够实现自动节制和远程检测和节制。

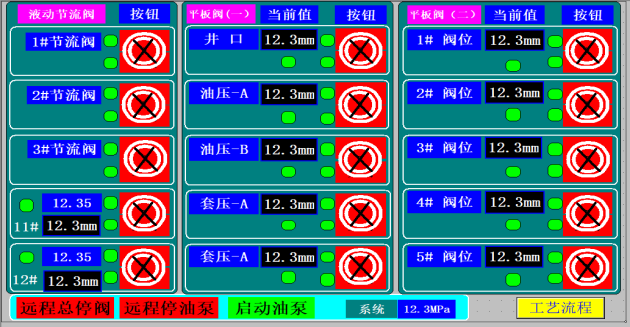

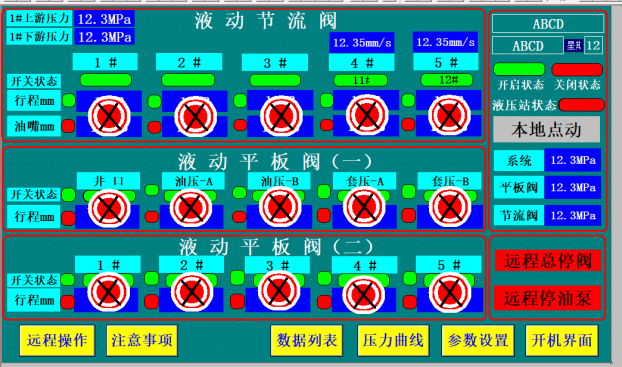

2、、界面分为4个板块，，液动节流阀板块，，液动平板阀（一），，液动平板阀（二），，系统状态显示区。参数设置可设置锁定节制对象预防误操作。

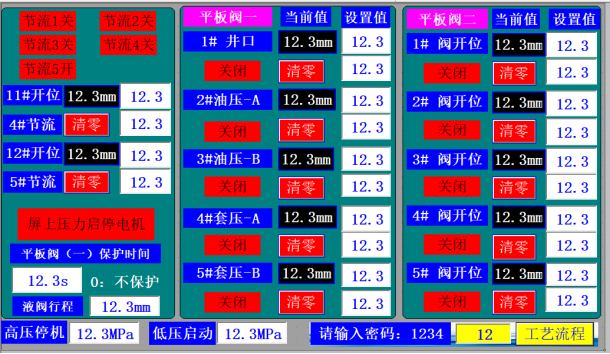

3、、可凭据需要，，设置回路的开关状态

4、、远程操作界面，，可实现启动电机，，终场电机和15组阀门开、、关节制等职能。

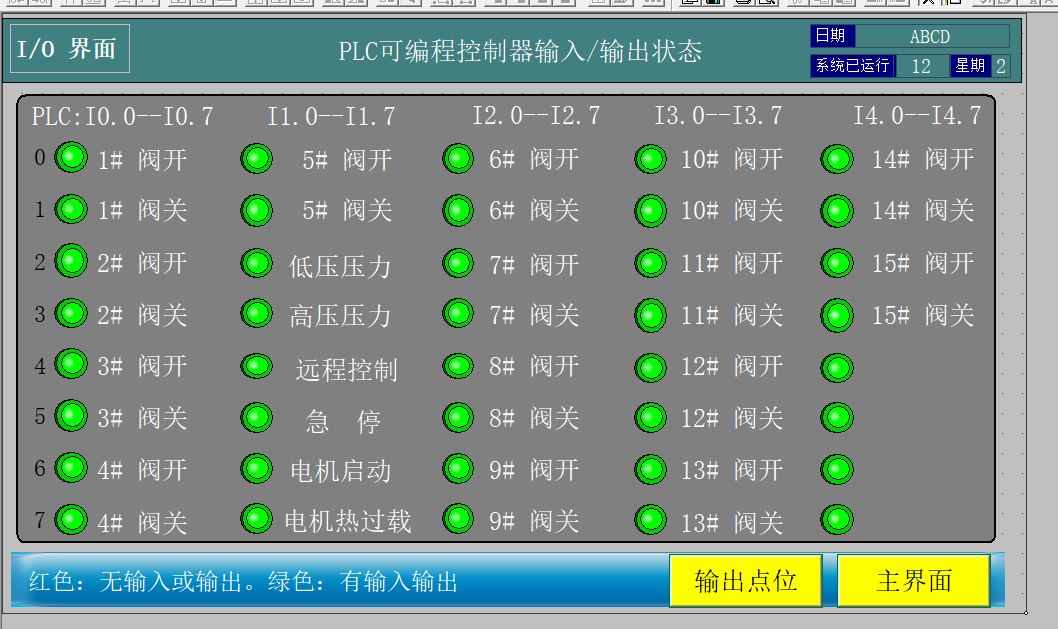

5、、 PLC系统中所有的输入输出点位，，能够实时的查看操作状态，，并对故障有报警提醒。

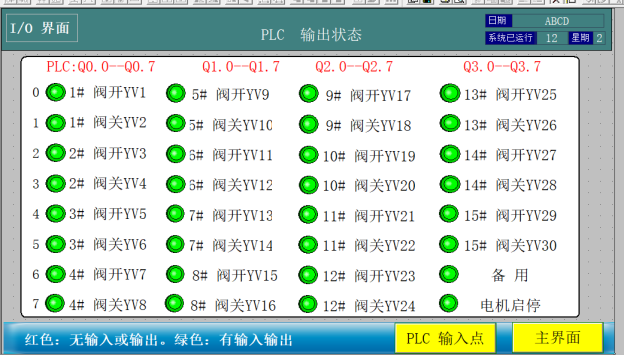

6、、可实时查看PLC输出状态。

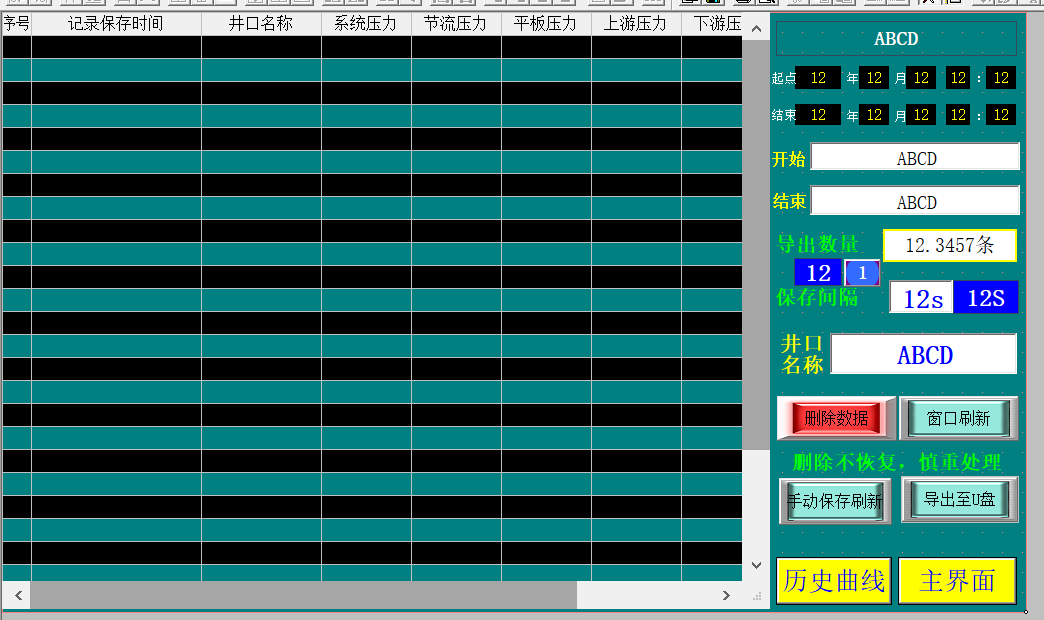

7、、凭据设备使用情况和工艺要求情况，，能够设置单独的数据采集的周期，，自动保留数据到汗青数据库中；实现每井次的节制功夫，，开关状态实时纪录。

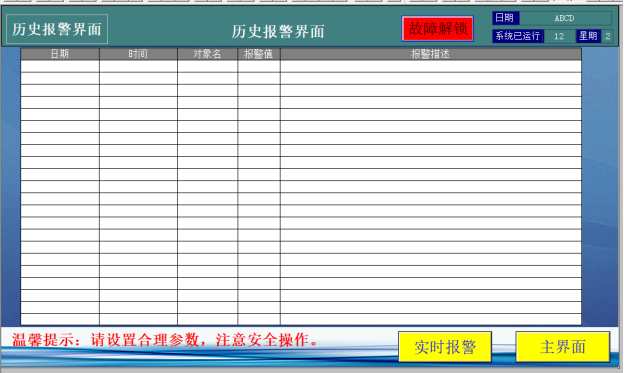

8、、可查看汗青的故障报警信息，，便于后续查找故障点。
